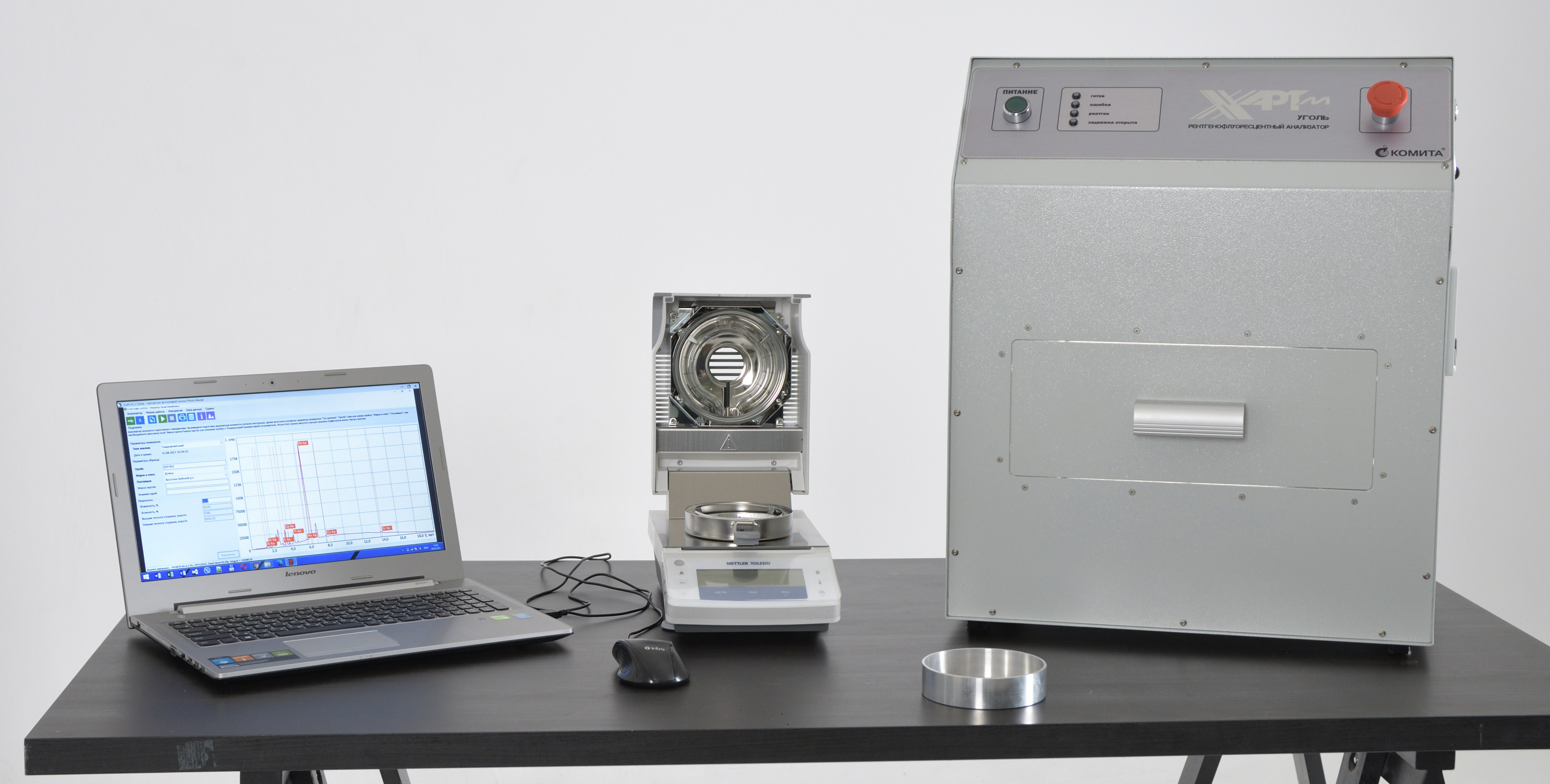

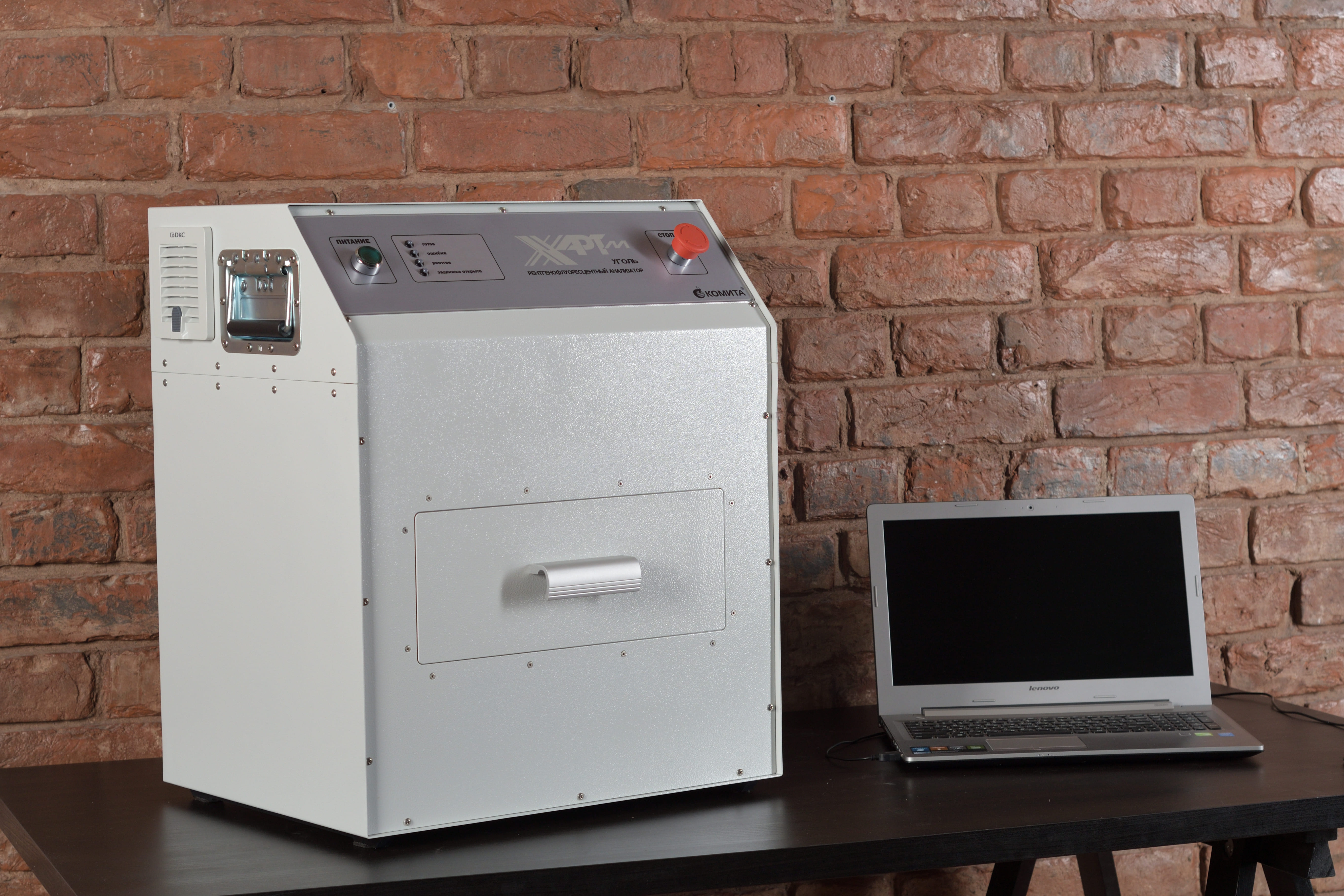

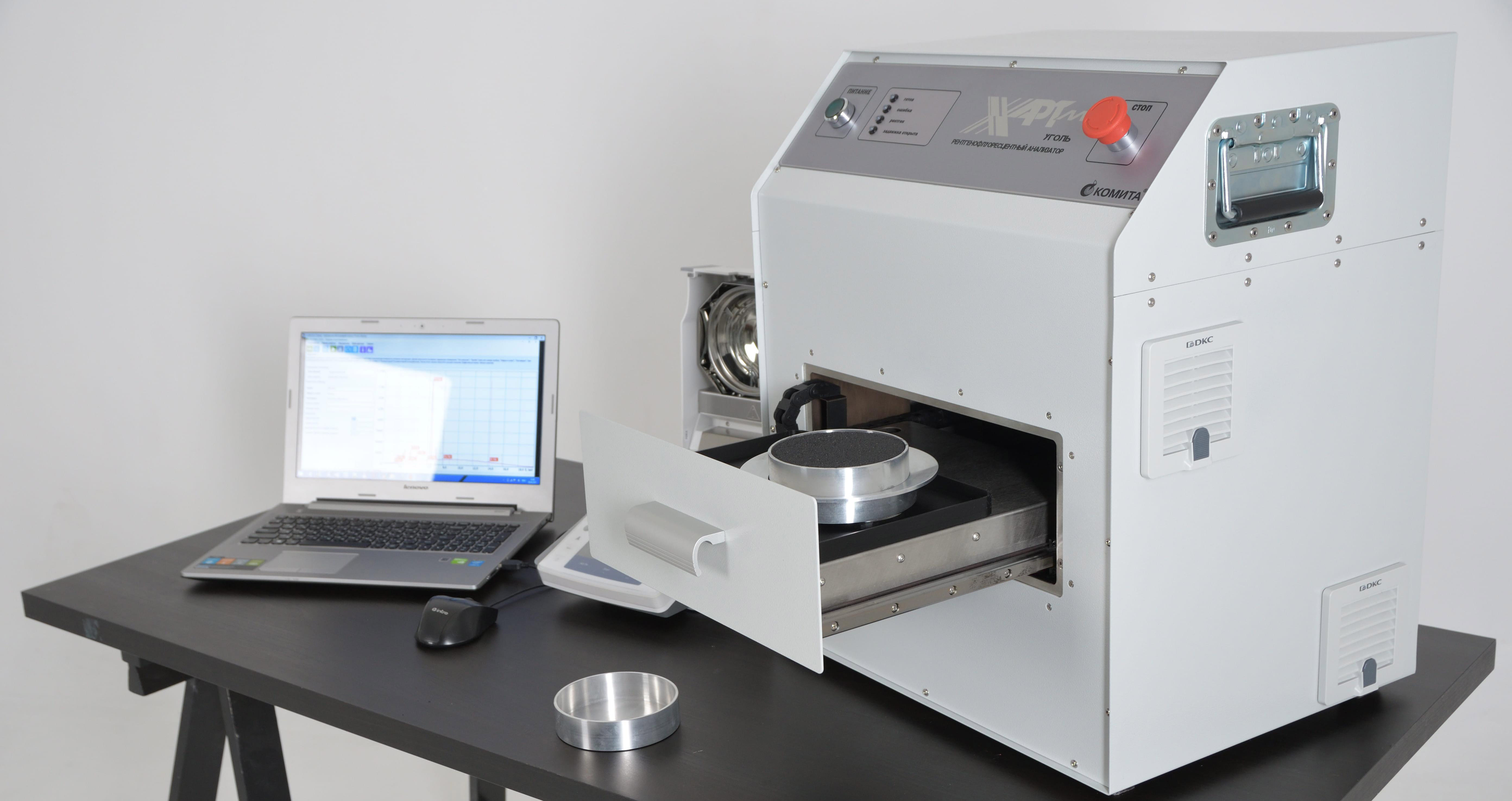

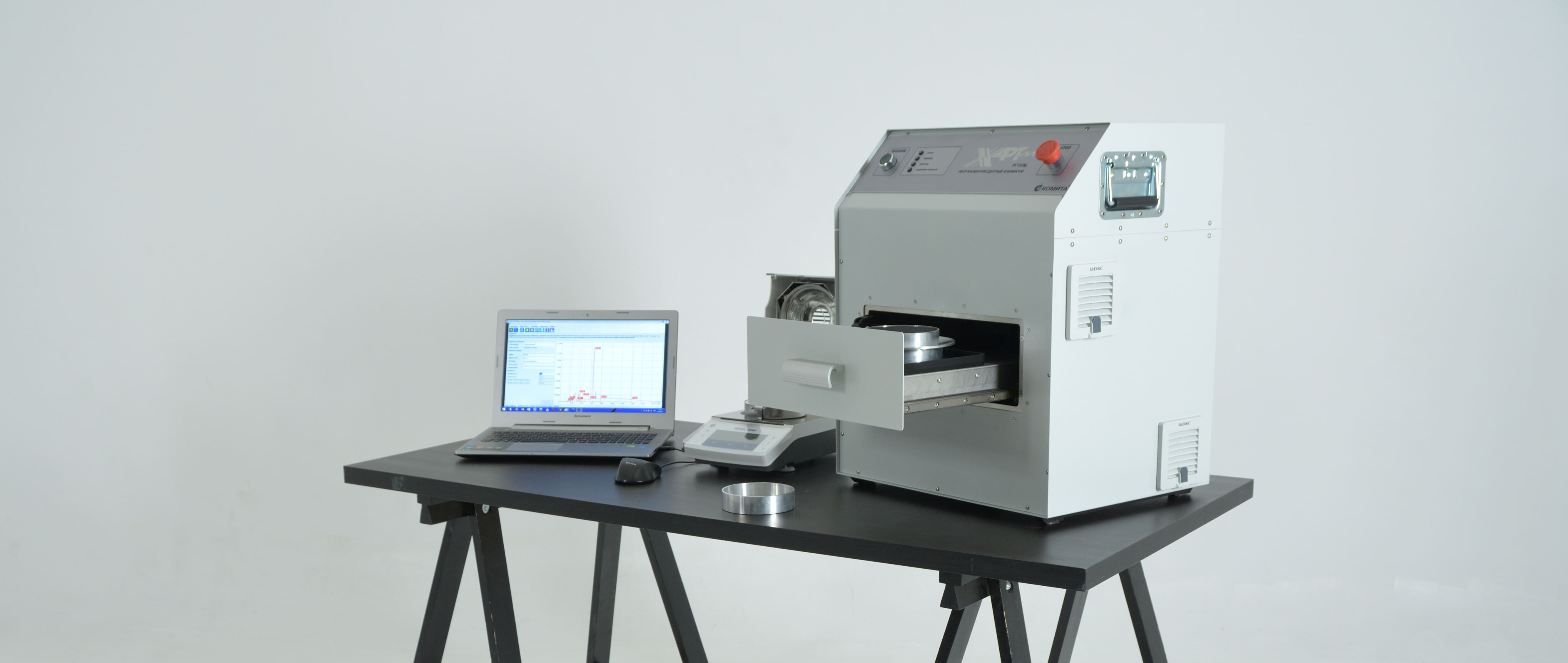

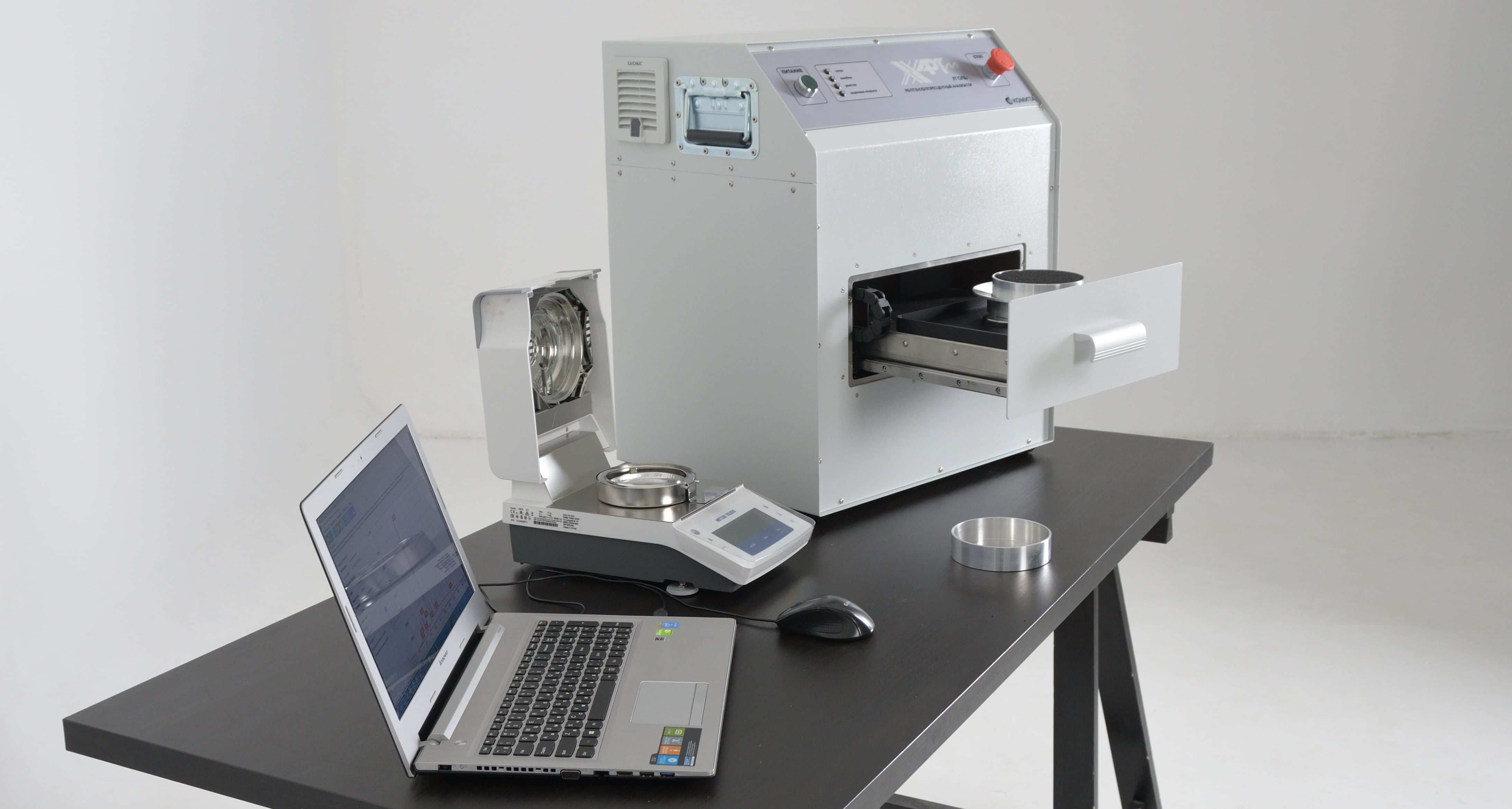

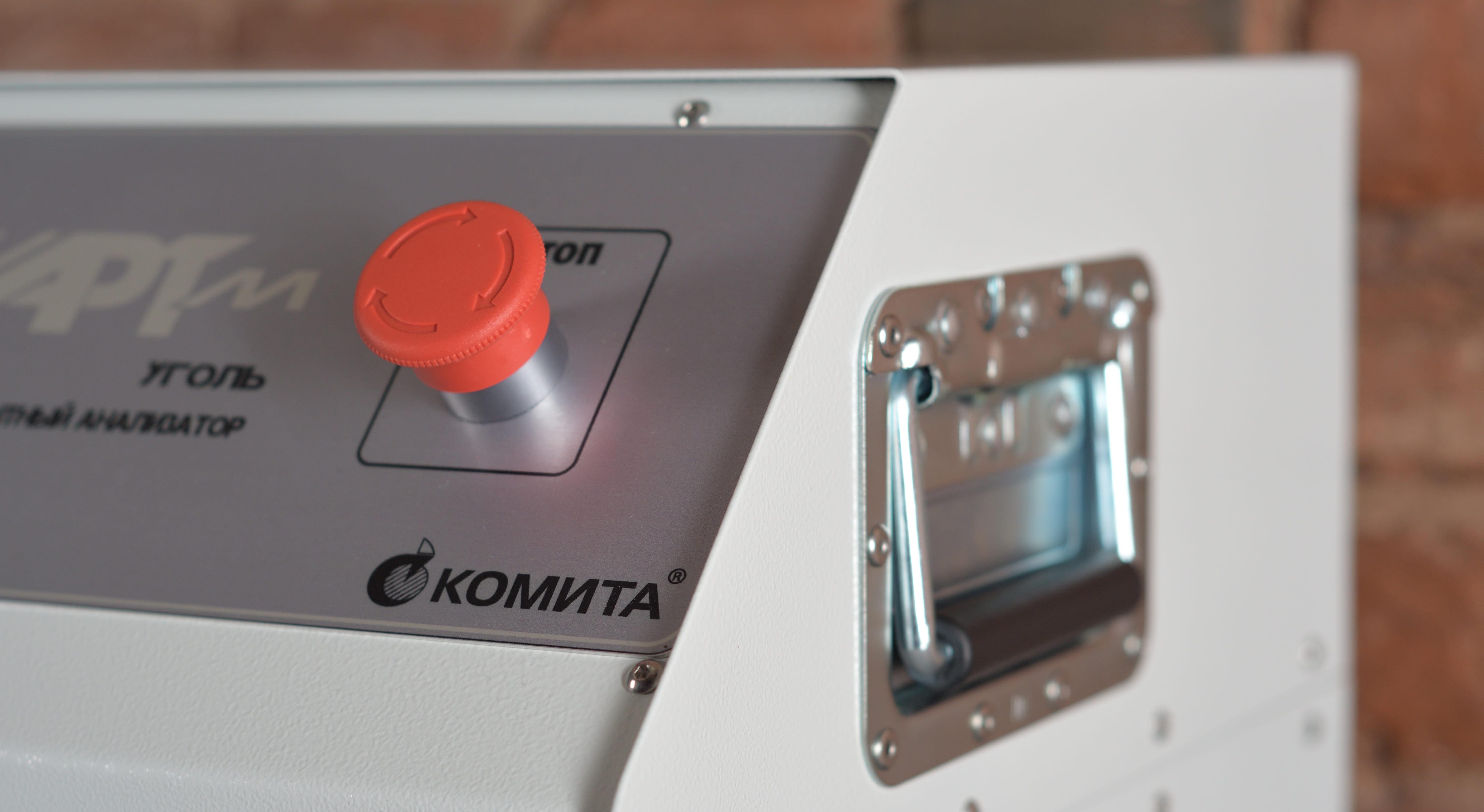

Анализатор «Х-Арт М Уголь»
В 2017 году разработан прибор для определения качества угля и угольной продукции.
Оборудование предназначено для быстрого неразрушающего определения химических элементов (от Mg до U) в порошкообразных образцах методом энерго-дисперсионного рентгенофлуоресцентного анализа.
Анализ проводится по следующим параметрам:
• Зольность A, абс. %
• Влажность W, абс. %
• Расчетная теплота сгорания Q, Дж/кг
Применение
• Входной контроль качества угля, поступающего на тепловые электростанции;
• Входной и выходной контроль качества продукции на обогатительных фабриках и других угольных предприятиях;
• Оперативный анализ проб, взятых в технологических процессах для корректировки режима обогащения угля;
• Другие технологические процессы, в которых необходимо определение концентраций отдельных элементов или оксидов (напр. Fe2O3, CaO и т.д.).
Программное обеспечение:
Программа Х-Art Analyt автоматически обрабатывает полученные спектры по содержанию минеральных элементов (Si, Al, K, Ca, Mn, Fe и др.) в пробе и рассчитывает прогноз зольности - Программа сбора и обработки данных для рентгенофлуоресцентного анализа X-Art Аналит.
Программа X-Art Grad используется сервисной службой для построения калибровочных графиков - Программа построения и редактирования градуировочных (калибровочных) кривых для рентген-флуоресцентного анализа X-Art Grad.
Программа X-Art MC применяется для количественного безэталонного анализа образцов на основе метода фундаментальных параметров (метод Монте-Карло) Статистическое моделирование рентгеновских спектров для решения задач энергодисперсионного рентген-флуоресцентного анализа (Статистическое моделирование ЭД РФА).
Интерфейс и методика работы всего комплекса ПО могут быть доработаны под запросы заказчика.
Х-Art Analyt, Х-Art Grad и X-Art MC внесены в Реестр Российского ПО (Минцифры России), на программы получены свидетельства о государственной регистрации (ФСИС Роспатент).
Сбор информации, агрегирование и создание отчетной документации осуществляется на рабочем месте пользователя. Для организации рабочего места пользователя требуется только наличие офисной мебели (стол и стул).
- • Анализатор
- • Комплект ЗИП
- • Экземпляр программы «X-Art Аналит»
- • Экземпляр программы «Х-Art Grad» (опционально)
- • Идентификационный токен
- • Комплект эксплуатационных документов
В комплект поставки входят:
- • Анализатор влажности
- • Персональный компьютер
- • Печатающее устройство (принтер, сканер, копир)
- • Источник бесперебойного питания
- • Беспроводной интернет шлюз (опционально)
Дополнительное оборудование:
Технические характеристики:
| Параметр | Значение |
|---|---|
| Крупность анализируемой пробы | 0-3 мм (лабораторная проба) |
| Диапазон измерения |
Зольности от 2% до 50% Влаги от 0% до 50%* |
| Вес образца для измерений |
Для определения влаги 2-10 г Для определения зольности около 300 г (зависит от насыпного веса угля) |
| Время одного измерения |
При определении влаги около 5 мин (зависит
от влаги в угле) При определении зольности - регулируемое от 50 с до 5 мин |
| Точность измерений зольности | +/- 10% относительных |
| Условия эксплуатации анализатора | Лабораторные |
| Продолжительность использования анализатора | 24 часа / 7 дней в неделю |
| Вес анализатора | Не более 55 кг |
| Габариты (Д x Ш x В) | 500 х 400 х 600 мм |
*для определения возможности анализа образцов зольностью более 50% необходимо предоставить такие образцы в лабораторию НТУ АО «Комита»
